Nd：YAG

　Nd:YAG晶体是目前综合性能较好的固体激光材料，具有高增益、低阈值、高效率、低损耗、热导率和抗热冲击性好的特性，适合多种激光工作模式（连续、脉冲、Q开关、锁模、倍频等）

所属分类:

热线:

详细介绍

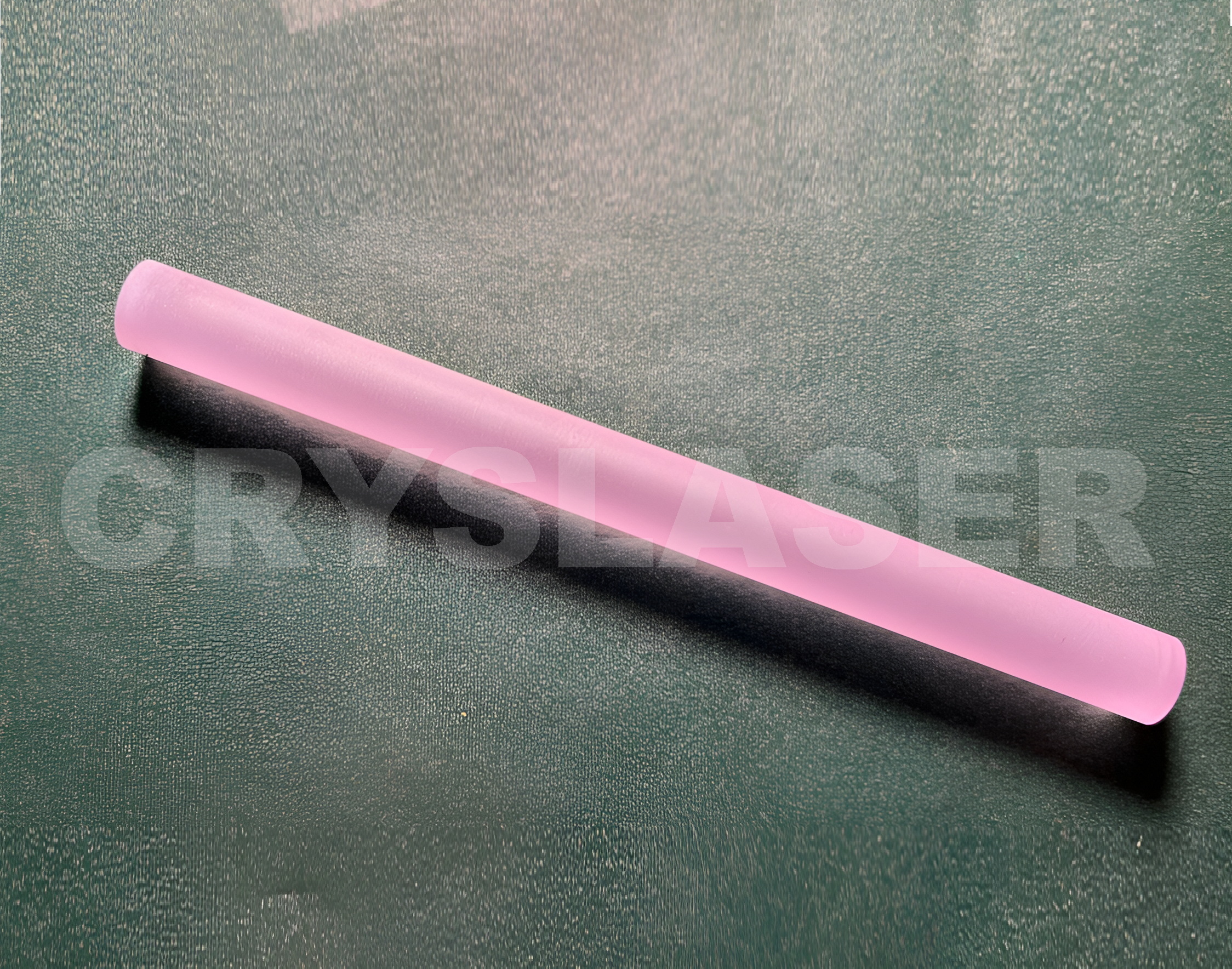

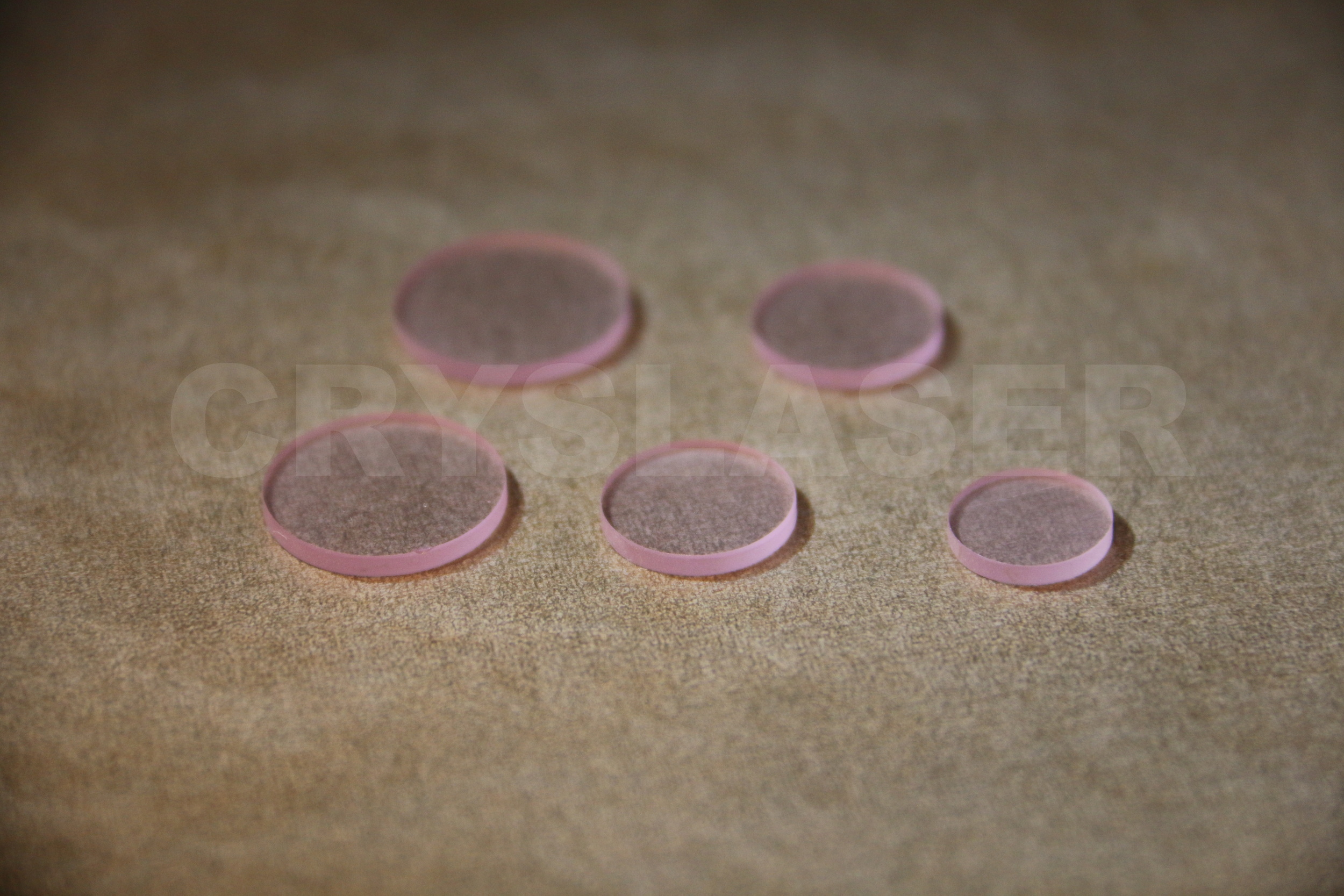

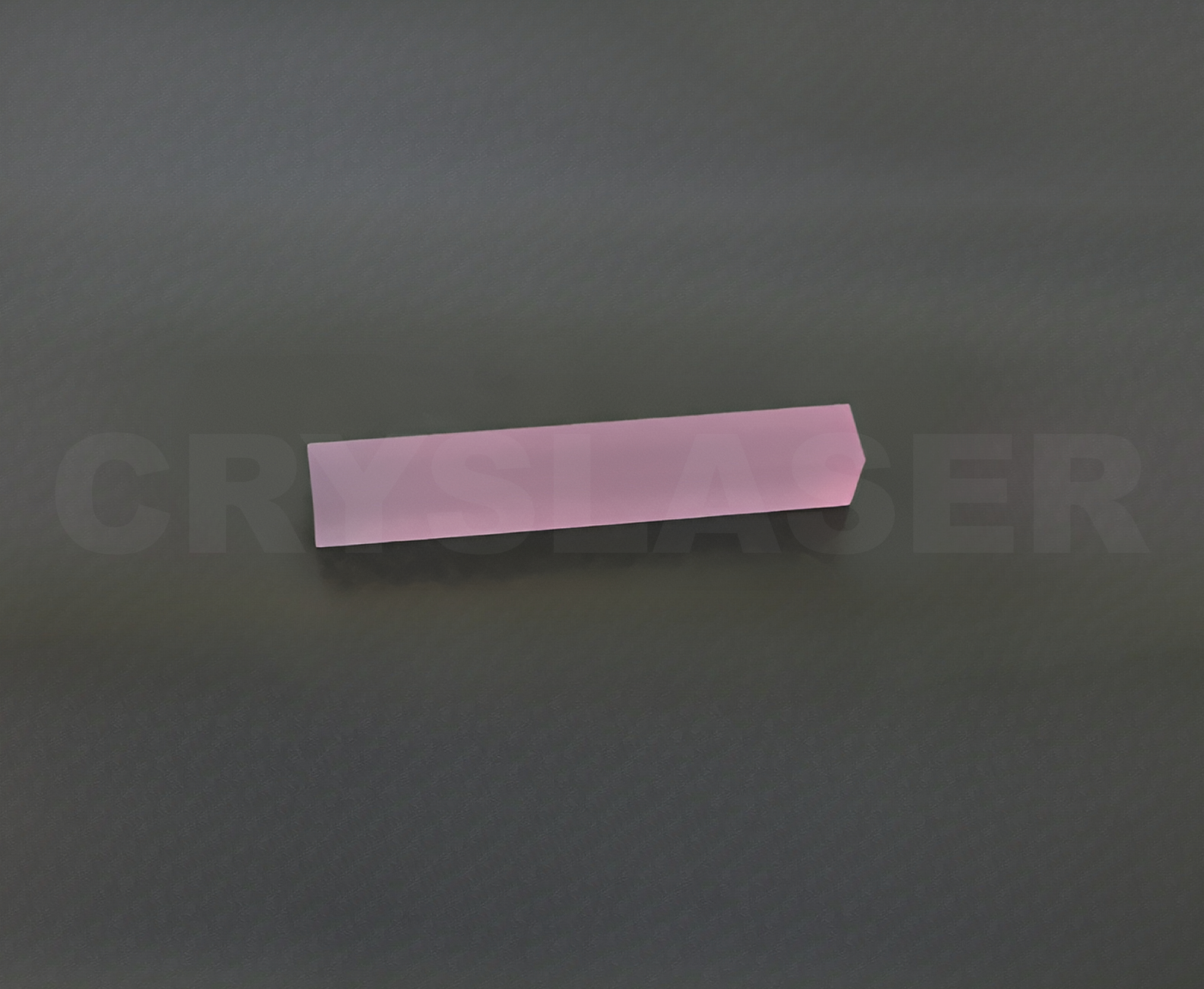

　　Nd:YAG晶体是目前综合性能较好的固体激光材料，具有高增益、低阈值、高效率、低损耗、热导率和抗热冲击性好的特性，适合多种激光工作模式（连续、脉冲、Q开关、锁模、倍频等），广泛应用于工业、医疗和科研领域。我公司能提供多种规格用于高功率和超高功率激光器的大尺寸高品质Nd:YAG晶体棒、晶体板条和晶体碟片。、

　　产品特性

　　高增益

　　低阈值

　　高效率

　　低损耗

　　热导率高

　　抗热冲击性好

技术指标
Nd掺杂浓度	0.1at%~2.5at%
结晶方向	<111>或<100>±5°
尺寸范围	直径:1~50mm,长度:0.3~220mm(可定制)
尺寸公差	Φ:+0/-0.04mm,L:+0.5/-0mm
垂直度	≤5′
平行度	≤10″
倒角	0.15±0.05mm
通光孔径	＞95%
光洁度	10/5(MIL-PRF-13830B)
柱面加工	精磨、抛光、螺纹
端面平面度	≤λ/10@632.8nm
波前畸变	≤λ/10 per inch@632.8nm
消光比	≥30dB
镀膜	增透膜:R<0.15%@1064nm,R<0.5%@808nm,R<0.15%@532nm
	部分反射膜:R=(10~90)%±2%@1064nm
	高反膜:R>99.8%@1064nm,R>99.8%@808nm
损伤阈值	≥1GW/cm²@1064nm,10ns,10Hz

光学和光谱特性
激光跃迁	⁴F_3/2→⁴I_11/2
激光波长	1064nm
光子能量	1.86×10^-19J@1064nm
发射线宽	4.5Å@1064nm
发射截面	2.7~8.8×10^-19cm²@1at%Nd
荧光寿命	230µs@1at%Nd
二极管泵浦吸收波长	808nm
泵浦吸收带宽	1nm
主要泵浦带范围	400~850nm

物理和化学特性
晶体结构	立方晶系
熔点	1970°C
密度	4.56±0.04g/cm³
比热	0.59J/g.cm³@0~20℃
弹性模量	310GPa
杨氏模量	3.17×104Kg/mm2
莫氏硬度	8.5
泊松比	0.25
热涨系数	<111>方向7.8x10^-6;/K@0~250℃
	<100>方向8.2x10^-6/K@0~250℃
	<110>方向7.7x10-⁶/K@0~250℃
热导率	14W/m/K@20°C
热导率	10.5W/m/K@100°C
热光系数	7.3 x 10^-6/K
折射率	1.82
受激发射横截面(nm.cm^-1)	2.8x10^-19cm2
单程损耗	0.003cm^-1@1064nm
